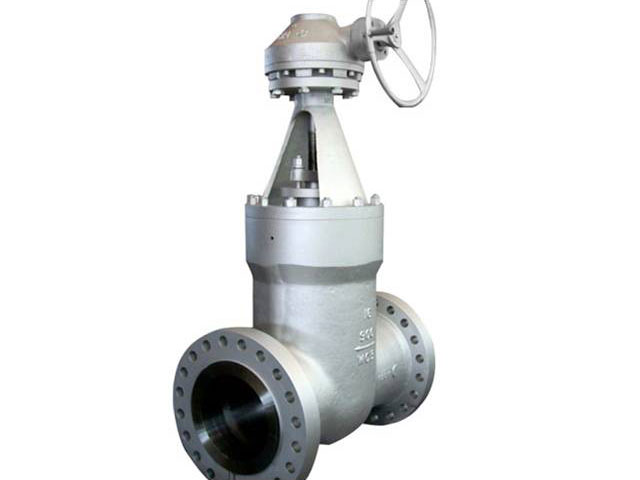

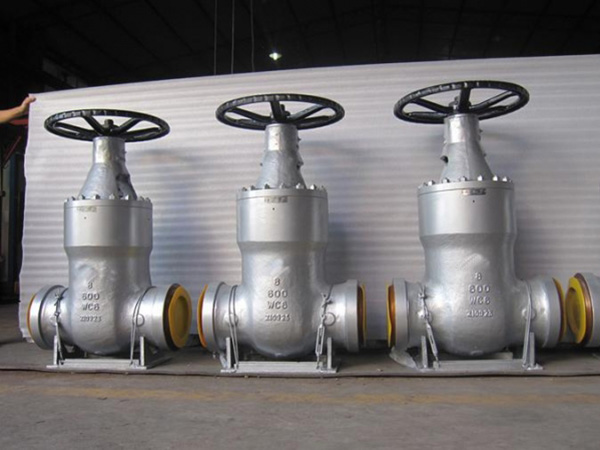

Válvula de compuerta de sellado de alta presión

Especificaciones técnicas
- Estándar de diseño y fabricación: API 600
-Estándar cara a cara: ASME B16.10 / API 6D
-Estándares de extremos con bridas: ASME B16.5 / MSS-SP-44 / ASME B16.47 / ASME B16.25
- Estándar de prueba e inspección: API 598 / API 6D

Gama de productos
- Material corporal: acero al carbono, acero inoxidable, acero de aleación, Monel, dúplex, Inconel
- Rango de tamaño: 1/2 " - 60"
- Calificación a presión: Clase 900 - Clase 2500
- Opciones de conexión final: RF, RTJ, BW
- Temperatura de funcionamiento: -46 ° C a 560 ° C
- Modos de operación: volante, caja de cambios, electricidad, neumática

Características clave y ventajas

1. Bonnet avanzado de sello a presión
La válvula de compuerta de sellado de alta presión incorpora un diseño de capó de auto-sellado, que mejora la integridad de las articulaciones. A diferencia de las juntas de capó atornilladas tradicionales, la presión dentro de la válvula fortalece el sello, lo que lo hace más confiable en condiciones de alta presión.

2. Estructura compacta y rígida
Al eliminar la necesidad de un capó atornillado, la válvula de compuerta de sellado de alta presión tiene un diseño más compacto, reduciendo el peso mientras mantiene una buena resistencia. Esta eficiencia estructural hace que sea una elección ideal para espacios de instalación ajustados y requisitos de alto rendimiento.

3. Resistencia a alta temperatura
Diseñada para resistir a las temperaturas límite, esta válvula mantiene la integridad del sellado incluso cuando se expone a la expansión térmica. Su capacidad para resistir las fluctuaciones de temperatura evita que la cuña del disco, asegurando un funcionamiento liso y continuo.

4. Asiento de superposición de stellite completo para una durabilidad mejorada
La superficie de sellado de la válvula de compuerta de sellado de alta presión presenta una superposición de stellite completa, mejorando significativamente la resistencia al desgaste y extendiendo la vida útil. Esta característica garantiza un sellado confiable, incluso en condiciones de flujo de alta presión.

5. Cuña flexible para sellado apretado
Equipada con una cuña flexible, la válvula se adapta efectivamente a las variaciones de presión y la expansión térmica, evitando la fuga interna. Este diseño mejora el rendimiento del sellado y extiende la vida útil operativa de la válvula.

6. Diseño de guía de cuña completa
La válvula de compuerta de sellado de alta presión presenta un diseño de guía de cuña completa, asegurando un funcionamiento suave y una alineación adecuada durante la apertura y el cierre. Esta fricción relativamente pequeña y reduce el daño potencial a los componentes internos.

7. Junta de capó a prueba de fugas absolutas
Uno de los beneficios sobresalientes de esta válvula es su articulación de capó absolutamente a prueba de fugas, que proporciona una buena confiabilidad en comparación con los diseños de capó atornillados. Esta característica la hace particularmente adecuada para aplicaciones donde la prevención de fugas es crítica.

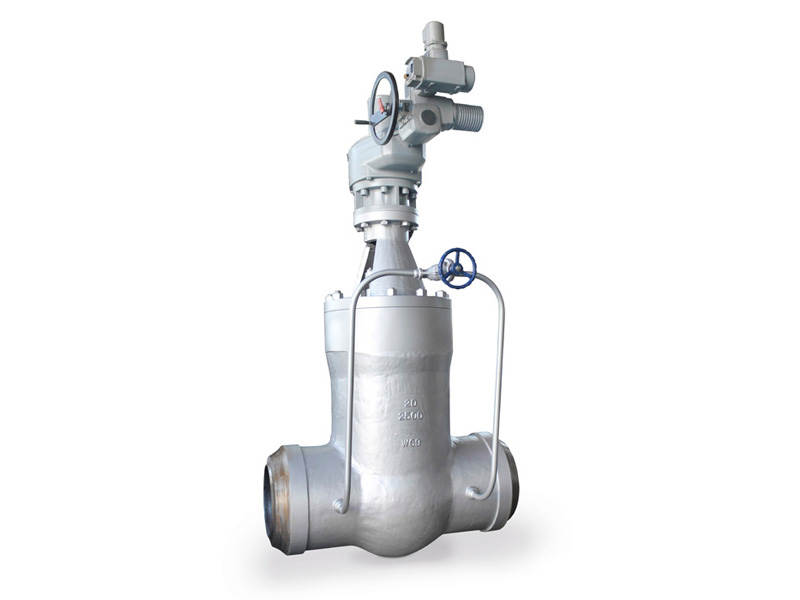

8. Diseño de derivación opcional
Para un mejor equilibrio de presión y facilidad de funcionamiento, la válvula de compuerta de sellado de alta presión puede equiparse con un sistema de derivación opcional. Este diseño reduce el par de apertura requerido y mejora la eficiencia general en entornos de alta presión.

Aplicaciones
La válvula de compuerta de sellado de alta presión se usa ampliamente en industrias que requieren un rendimiento de alta presión y alta temperatura, que incluyen:
- Centrales de energía de combustible fósil
- Refinerías de petróleo y gas
- Procesamiento petroquímico
- tuberías de vapor
- Sistemas de agua de alta presión
- Instalaciones de fabricación industrial

La válvula de compuerta de sellado de alta presión es la mejor opción para exigir aplicaciones industriales, que ofrece una mayor durabilidad, un buen sellado y un rendimiento confiable de alta presión. Su diseño de capó de autoconalación, cuña flexible y asiento de superposición de stellite aseguran la funcionalidad a largo plazo con el mantenimiento más pequeño.
