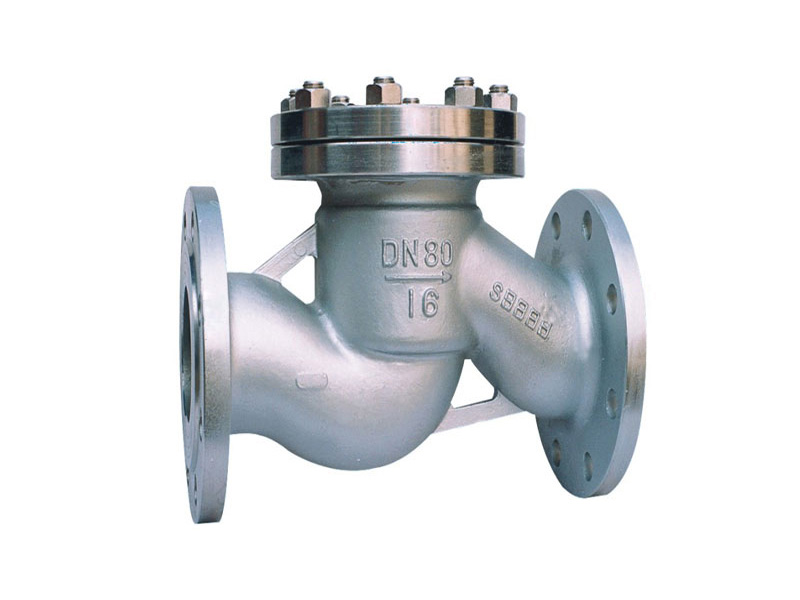

Válvula de verificación de elevación

Especificación técnica
Estándar de diseño y fabricación según API 6D /BS 1868
Estándar cara a cara según API 6D / ASME B16.10
Fanged finaliza el estándar según ASME B16.5/ ASME B16.25
Estándar de prueba e inspección según API598 /API 6D

Gama de productos
Material corporal: acero al carbono, acero inoxidable, acero de aleación, monel, dúplex, Inconel
Rango (s) de tamaño (s): 1/2 "～ 16"
Clasificación de presión: Clase900 ～ Clase 2500
Conexión final: RF, RTJ, BW
Temperatura de trabajo: -29 ℃～ 560 ℃

Buen diseño y construcción
La válvula de verificación de elevación se fabrica de acuerdo con los estándares limitados de la industria, asegurando la calidad, la seguridad y la longevidad. Se adhiere a los estándares de diseño API 6D y BS 1868, proporcionando un alto nivel de confiabilidad. Las dimensiones cara a cara cumplen con la API 6D y ASME B16.10, mientras que los extremos con bridas se encuentran con las especificaciones ASME B16.5 y ASME B16.25.

Selección de material robusta
Para cumplir con los requisitos de varias aplicaciones, la válvula de verificación de elevación está disponible en múltiples opciones de material, que incluyen:
- Acero al carbono- Ideal para aplicaciones industriales generales debido a su resistencia y rentabilidad.
- Acero inoxidable: proporciona una buena resistencia a la corrosión en ambientes hostiles.
-Acero de aleación-adecuado para operaciones de alta presión y alta temperatura.
- Monel, Dúplex e Inconel - Diseñado para una buena resistencia a las temperaturas límite, la corrosión y los medios agresivos.

Características clave y ventajas
1. rendimiento de sellado confiable
- La válvula de retención de elevación presenta superficies cónicas de asientos que aseguran un sello seguro y sin fugas, reduciendo el riesgo de flujo de retorno.

2. Control de flujo eficiente
- El disco de tipo pistón de elevación se mueve en un movimiento lineal, lo que permite el cierre rápido y la menor resistencia al flujo hacia adelante.

3. Diseño cargado de resorte para un cierre mejorado
- Un mecanismo de resorte opcional sobre el disco proporciona una fuerza de cierre adicional, asegurando un cierre rápido y efectivo cuando sea necesario.

4. Efecto de martillo de agua más pequeño
- Debido al movimiento controlado y suave del disco, la válvula de retención de elevación relativamente pequeña es el potencial de martillo de agua, lo que puede dañar los sistemas de tuberías.

5. Construcción compacta y duradera
- Diseñado con una estructura compacta, la válvula de retención de elevación ofrece alta resistencia y resistencia al desgaste, lo que lo hace ideal para operaciones continuas en entornos desafiantes.

6. Opciones de conexión de extremo versátiles
- Disponible con las conexiones RF (cara elevada), RTJ (junta de tipo anillo) y BW (soldadura a tope), lo que lo hace adaptable a diferentes configuraciones de tuberías.

7. Temperatura de funcionamiento amplia y rango de presión
- Con un rango de temperatura de trabajo de -29 ℃ a 560 ℃ y una clasificación de presión de clase 900 a clase 2500, la válvula de verificación de elevación es capaz de funcionar de manera eficiente en las condiciones límite.

8. Diseño de pin de bisagra interna y de cuerpo
- La válvula de retención de elevación está equipada con un pasador de bisagra interno de serie, con un diseño opcional de pin de bisagra a través del cuerpo disponible para una mayor estabilidad y durabilidad.


Aplicaciones
La válvula de verificación de elevación se usa ampliamente en las industrias donde la prevención del flujo de retorno es crítica, como:
- Tuberías de petróleo y gas: garantiza el flujo unidireccional en entornos de alta presión.
- Procesamiento petroquímico y químico: proporciona un sellado confiable en condiciones corrosivas y de alta temperatura.
- Centrales eléctricas: esenciales para mantener la integridad del sistema en los sistemas de vapor y agua de enfriamiento.
- Instalaciones de tratamiento de agua: previene la contaminación y garantiza un funcionamiento suave en los sistemas de agua municipal e industrial.
- Aplicaciones marinas y en alta mar: diseñadas para resistir el límite de las condiciones ambientales en el agua de mar y las operaciones en alta mar.

La válvula de retención de elevación es una solución de alto rendimiento, duradera y confiable para prevenir el flujo de retorno en diversas aplicaciones industriales. Su diseño avanzado, selección de material robusta y buenas capacidades de sellado lo convierten en un componente esencial para sistemas que requieren un control de flujo eficiente y confiable.
